PC构件深化图纸的常见问题

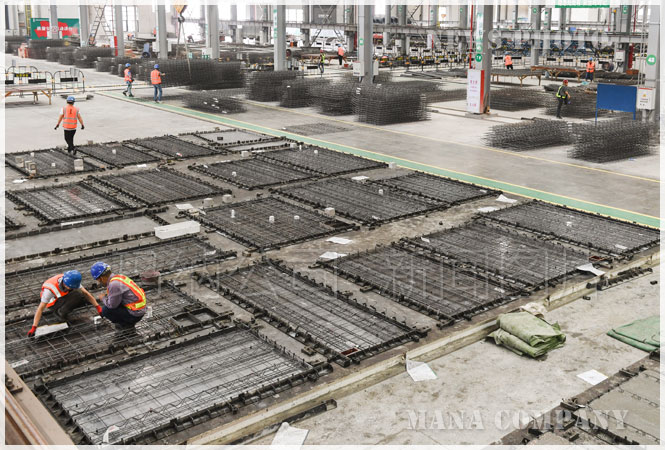

装配式混凝土预制构件深化图纸是在原各专业(建筑、结构、给排水、暖通、电气等)设计方案图纸的基础上，结合构件的生产制作、运输及安装施工等实际情况，对原图纸进行拆分设计、安装节点、预留预埋件选型定位及构件加工详图等设计，使之成为适合工厂加工和现场施工的一套完整的构件生产图纸。

构件生产图纸既要满足原方案结构设计要求，又要满足其他相关专业的各项要求，且符合相关设计和施工规范要求。

1 图纸审核流程

图纸审核→汇总图纸会审记录→提交甲方、设计→跟踪回复进度及结果→编制联系单下发(会审问题少时)或重新下发新图纸(会审问题较多时)。

2 图纸审核要点

2.1 图纸作用

• 1 作用是否一致
• 2 是否确认版

2.2 图面问题

• 1 接收图纸是否一致
• 2 图纸是否齐全
• 3 基本技术要求是否清晰
• 4 材料要求是否全面
• 5 方向标识构件与平面图是否一致
• 6 图面信息是否全面
• 7 钢筋、钢板规格是否满足
• 8 图面尺寸是否齐全
• 9 平面与构件图是否一致

2.3 翻图问题

• 1 钢筋表与图纸中是否一致
• 2 预埋件、钢筋、模板是否有明显冲突
• 3 埋件表与图中是否一致
• 4 是否有构造筋需要变更
• 5 现有工艺是否能满足加工
• 6 埋件与模板配合是否满足
• 7 脱模情况

2.4 深化问题

• 1 构件安装是否有冲突
• 2 线盒线管规格是否清晰
• 3 套筒与钢筋连接是否一致
• 4 楼梯有无表面建筑做法
• 5 楼梯防滑槽是否确认
• 6 铰支座滑动端孔洞做法
• 7 叠合板桁架高度
• 8 叠合板外露筋是否准确
• 9 预埋件凹槽尺寸是否准确
• 10 构件节点是否对应
• 11 层间构件是否对应
• 12 顶层构件做法
• 13 女儿墙构造
• 14 女儿墙是否满足脱模
• 15 有无防雷要求

3 深化图纸常见问题

3.1 出图效率

影响出图效率的因素很多，比如目前构件深化图纸的绘制及签认效率较低、程序进行缓慢;甲方提供的资料(水电、给排水点位等)是否完整、准确、及时;部分点位迟迟确定不了或反复改动;部分甚至影响到构件厂的生产安排、模具委托、模具加工、构件生产等一系列的问题，这些问题都会影响到项目的工期。

3.2 图纸质量

3.2.1 标注不明，缺少信息

3.2.2 标注不一致

3.2.3 碰撞问题

预埋件、孔洞、线盒、钢筋等相互碰撞问题，若前期审图时未发现，等进入到构件生产环节时发现再调整，则会给生产造成困扰。

3.2.4 信息表达不完整

如果考虑不全面，则后期图纸调整量较大。对于这种问题，应在前期综合考虑，不同楼层的构件区分不单要有文字说明，更要从构件型号上区分清楚，为构件生产、发货及现场安装提供便利，以免造成混乱。

3.2.5 图幅问题

对于构件生产现场来说，深化图纸采用A3规格的图幅尺寸比较合适，更方便携带、查看。然而现状是各个设计院出图图幅不统一且部分过大，对于构件生产时现场使用极不方便。

本文作者： 岳慧丽
